PRODUCT

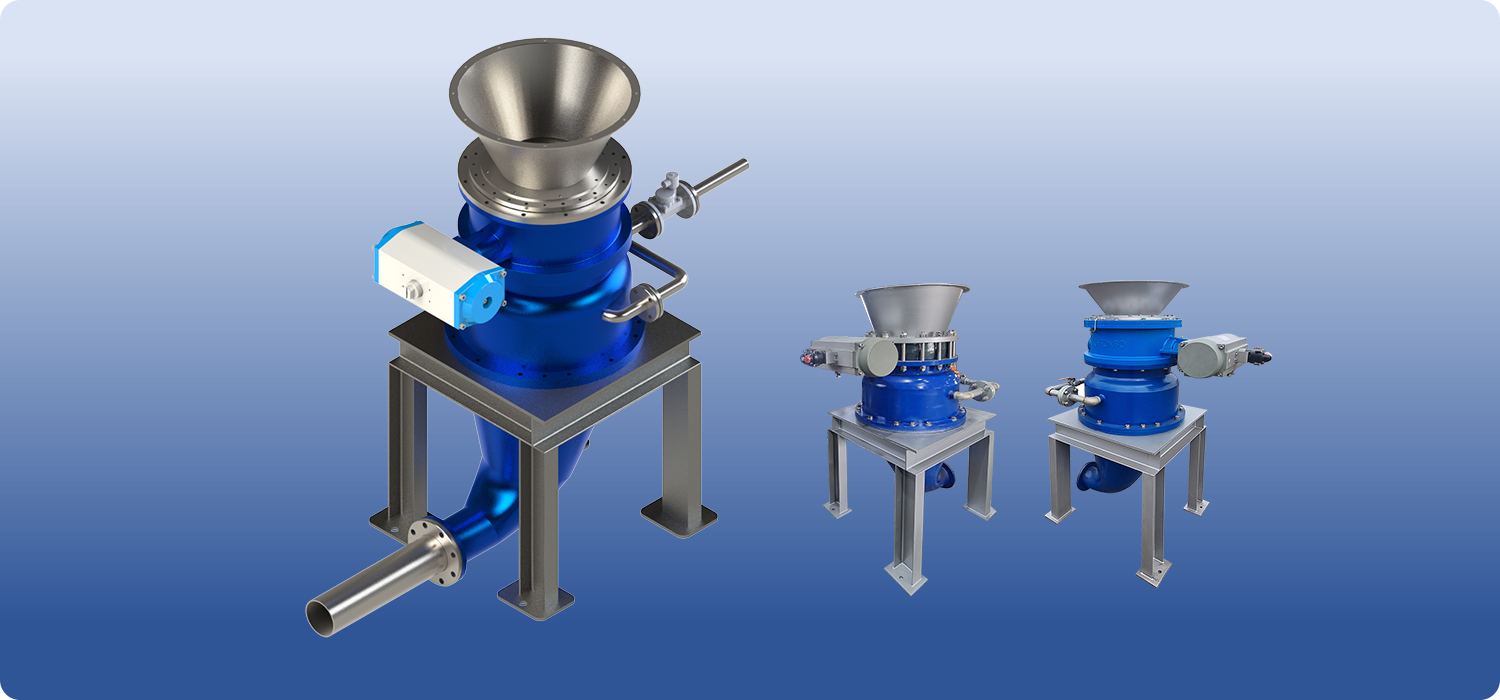

공기압컨베이어
01
개요
공기압컨베이어는 압축공기를 이용하여 협잡물 등을 배관을 통하여 원하는 위치로 이송시키는 설비입니다
특징
- 배관을 이용한 복잡한 경로도 이송 가능
- 자동운전 방식으로 무인운전이 가능하다.
- 설치가 간단하고 설치면적이 적다.
- 만곡부 형상으로 인하여 압력손실이 적고 처리용량이 10~20% 우수함
- 장비의 수명이 타 기종에 비해 길다.
- 수송능력이 뛰어남 (수평이송 : 최대 100m, 수직이송 : 최대 25m)
- 주위 환경을 청결하게 운용 할 수 있다.
- 주요 이송물질 : 미세스크린 협잡물, 슬러지케익, 침사 및 하수처리 협잡물 등
02
작동순서
- 01
- 02
- 03
- 04

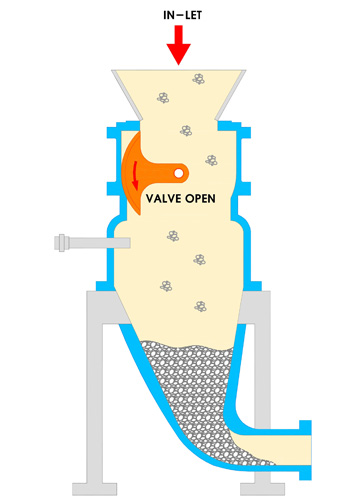

- 01투입 밸브가 열린 상태에서 협잡물이나 탈수케익 등 이송물 투입

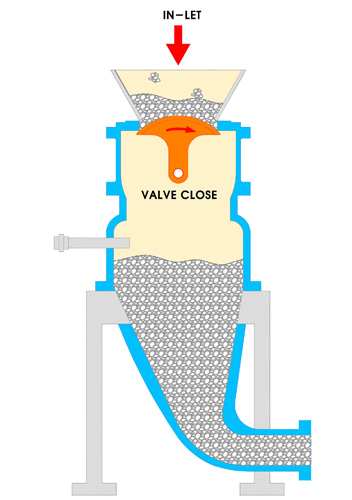

- 02적정량이 투입 후 투입밸브가 닫히고 장치가 밀폐 됨

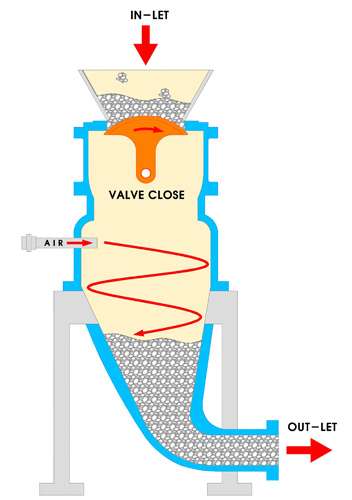

- 03밀폐된 상태에서 압축공기가 유입되며 압축공기의 강력한 팽창력에 의해 이송물질이 이송 배관을 통하여 저장장소로 이송됨

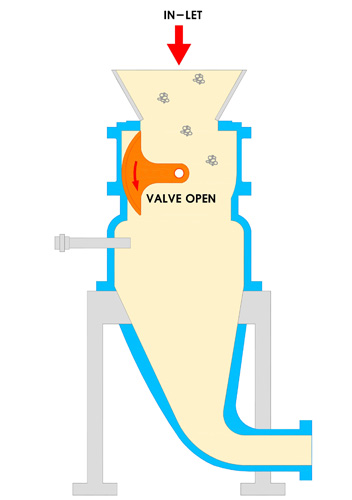

- 04이송이 끝나면 다시 투입밸브가 열리고 이송물질이 투입 준비
03
제품 규격
| 모델명 | 처리량 (liter/cycle) | 공기압축기 (HP) | 공기저장탱크 (㎥) | 감압장치 (∅) |
|---|---|---|---|---|
| 스크류/피스톤 | ||||
| CBP-D | 100 | 15 ~ 50 | 1 ~ 3 | 600 ~ 800 |
| CBP-B | 100 | 15 ~ 50 | 1 ~ 3 | 600 ~ 800 |
04
모델 비교표
| 모델 | CBP-D (Dome Valve Type) | CBP-B (Butterfly Valve Type) |
|---|---|---|

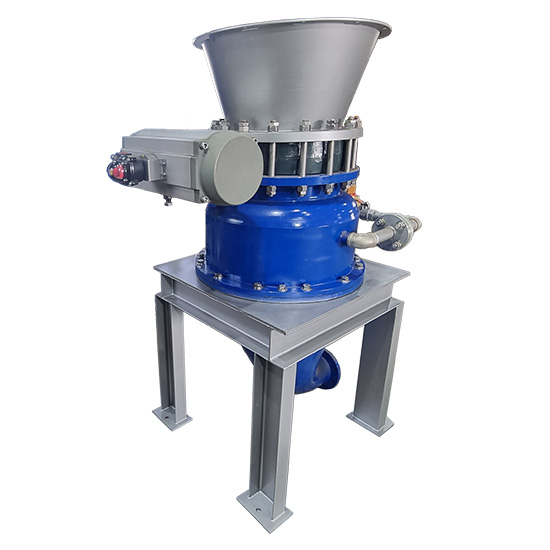

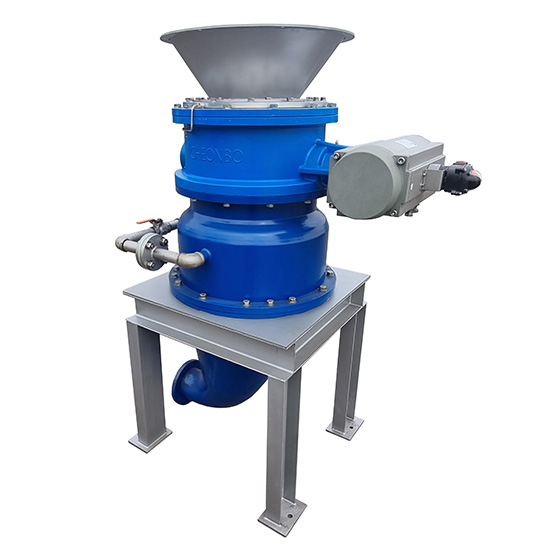

| 외형 |  |
 |
| 개폐방식 | 돔 밸브 | 버터플라이 밸브 |
| 용도 | 협잡물 등 | 세사 등 |
| 구동방식 | 공압 액츄에이터 | 공압 액츄에이터 |
| 유입구(A) | 300 | 400 |
| 토출구(A) | 125 | 125 |
| 높이(mm) | 1845 | 1720 |
| 중량(kg) | 950 | 850 |
